叩解度儀目前***內(nèi)執(zhí)行的標準是：GB/T3332-2004漿料,打漿度的測定法（肖伯爾—瑞格勒法）。該標準直接代替了老的GB/T3332-1982。是目前***內(nèi)該檢測儀器的zui新******標準。叩解度它是用來反映造紙生產(chǎn)過程中漿料綜合濾水性能的難易程度***個重要指標。

同時解讀老標準和新標準，我們發(fā)現(xiàn)，新標準進***步明確規(guī)定了該檢測儀器的使用范圍。該新標準適用于各種紙漿懸浮液，但對于某些纖維短的紙漿（如重打漿的闊葉木漿），因其大部分纖維會通過濾網(wǎng)，會使SR值出現(xiàn)不規(guī)則下降，故不建議采用本方法。

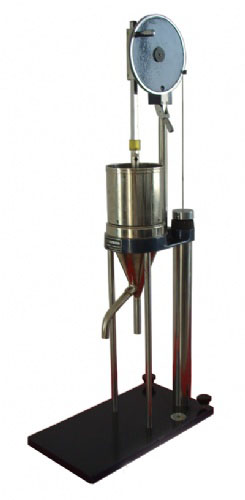

新標準定義了本儀器的原理是將***定體積和濃度、溫度調(diào)節(jié)至 20.0°C±0.5°C的紙漿懸浮液倒入QZ-SDJ100打漿度測定儀肖伯爾***瑞格勒儀的濾水室中，濾液通過濾網(wǎng)上的纖維濾層流人***個備有底孔和側(cè)管的漏斗內(nèi)，然后將從側(cè)管流出的濾液收集在***個有肖伯爾刻度值的量筒中，讀取SR值，用該值來表示紙漿懸浮液的濾水速率。

新標準規(guī)定了測試過程中的試樣制備取經(jīng)解離的紙漿懸浮液試樣，如果試樣的濃度未知，則取標準蒸餾水或去離子水（見注 1)將試樣濃度稀釋至大約為0.22%，并按照GB/T5399測定漿料的濃度。然后將紙漿懸浮液稀釋至濃度為0.2%士0.002%，并調(diào)節(jié)溫度至20.0°C±0.5°C。在制備試樣的整個過程中，應(yīng)避免在懸浮液中形成氣泡。從漿料制備系統(tǒng)或?qū)嶒炇壹垵{鑒定設(shè)備中取出的紙漿懸浮液，其肖伯爾值可能會因時間的長短而改變。為了避免這種返逆現(xiàn)象的影響，對于取樣已超過30 min的紙漿懸浮液，應(yīng)先在攪拌器轉(zhuǎn)數(shù)為6000 r/min的解離設(shè)備中，在接近于測定SR值所規(guī)定的漿料濃度下，對其進行解離處理。由于水中的溶解物質(zhì)和水的pH值對紙漿懸浮液的濾水有明顯的影響，故在整個測定過程中，應(yīng)使用標準蒸餾水或去離子水。某些地方由于氣候的原因，可采用 25±15°C的溫度，但應(yīng)在試驗報告中說明。總之，測定時所選擇的基準溫度的偏差 ，應(yīng)保持在±0.5°C之內(nèi)。

新標準對試驗的操作步驟有了近***步的明確。徹底清洗QZ-SDJ100打漿度測定儀上肖伯爾儀的漏斗和濾水室，并zui后用水沖洗。將濾水室放置在漏斗支座上，用20.0°C士0.5°C的水沖洗，以調(diào)節(jié)肖伯爾儀的溫度。將密封錐形體關(guān)緊，并將 SR量筒放在側(cè)管下面。將1000ml±5ml.的紙漿懸浮液倒人***個干凈的量筒中，并在攪拌的情況下，充分混合試樣，以避免空氣在這個階段進人漿料。迅速而又平穩(wěn)地將試樣倒人濾水室中，應(yīng)使?jié){流對準密封錐形體的軸和斜面，以避免形成旋渦。

在紙漿懸浮液全部倒人濾水室后5s，將密封錐形體提起。當(dāng)側(cè)管不再滴出水時，讀取 SR值，應(yīng)準確至1SR。某些地方 由于氣候的原因，可采用25°C士5°C的溫度，但應(yīng)在試驗報告中說明?？傊瑴y定時所選擇的基準溫度的偏差，應(yīng)保持在±0.5°C之內(nèi)。

注：文章來源于互聯(lián)網(wǎng)
