如何使用微逆變器、功率優化器提高光伏系統發電效率？

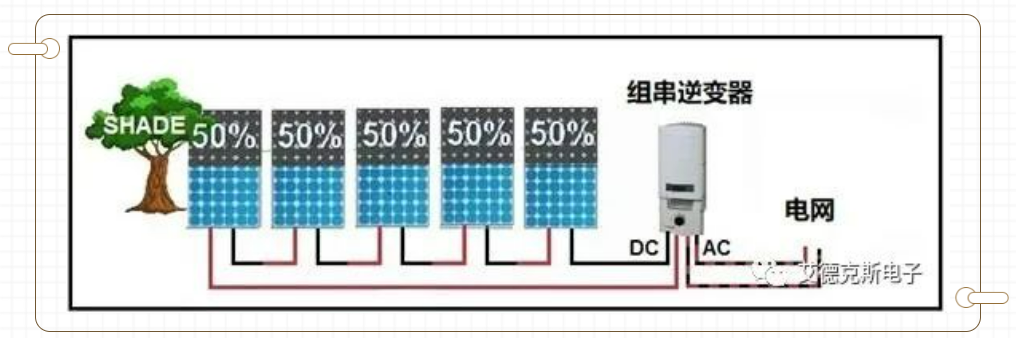

太陽能發電系統依賴太陽能電池板進行發電，然而逆變器就是將此直流電能轉變?yōu)榭梢允褂玫慕涣麟?。傳統的發電方式是將太陽能板直接串聯起來，然后接在組串逆變器上，接入電網供其他設備使用。在這種情況下，任何***塊太陽能板因為陰影或其他問題導致發電效率下降會導致系統的整體發電效率下降，如圖所示。而且，單板的遠程監控也很難實現。因此，此方式正逐漸被更優的方案替代。

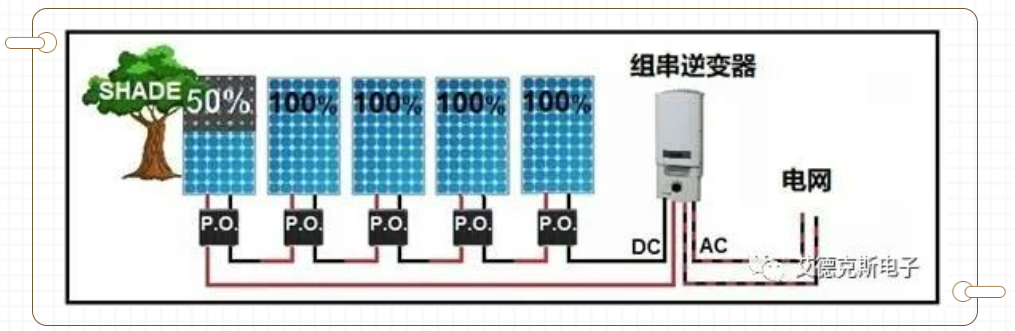

使用功率優化器可以允許單個太陽能板獨立工作，將遮罩陰影等影響降低到，如下圖所示，功率優化器(P.O.)可以遠程監控每***塊太陽能板的發電情況，在緊急情況下快速關斷，防止火情。但整個系統還是需要逆變器將直流電轉換成交流電進入電網。

ITECH/艾德克斯測試方案

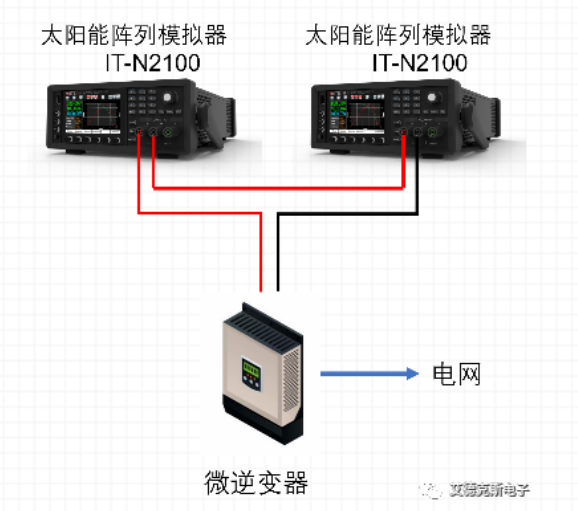

為了驗證這些情況，我們用兩臺艾德克斯太陽能陣列模擬器IT-N2121模擬兩塊太陽能電池板串聯，當兩臺配置相同時，微逆變器的轉換效率可達99.9%。當兩臺配置不同時，即模擬有***塊太陽能板被陰影遮蓋時，微逆變器的轉換效率會下降。

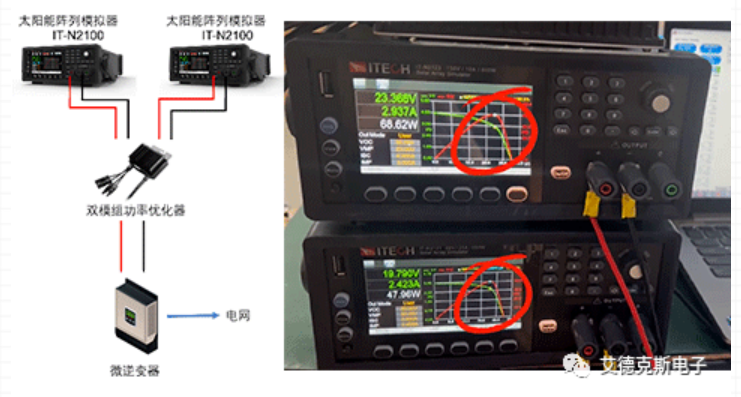

為了驗證功率優化器的對整體發電效率的提升，我們將不同配置的兩臺IT-N2100分別接功率優化器，串聯后接微逆變器，發現系統效率又提升至99.8%，可見功率優化器的使用可以明顯提升系統整體發電效率。通過實驗，可以看到IT-N2100在模擬太陽能電池陣列時，追蹤速度可完美匹配具有快速MPPT算法的微逆變器。
